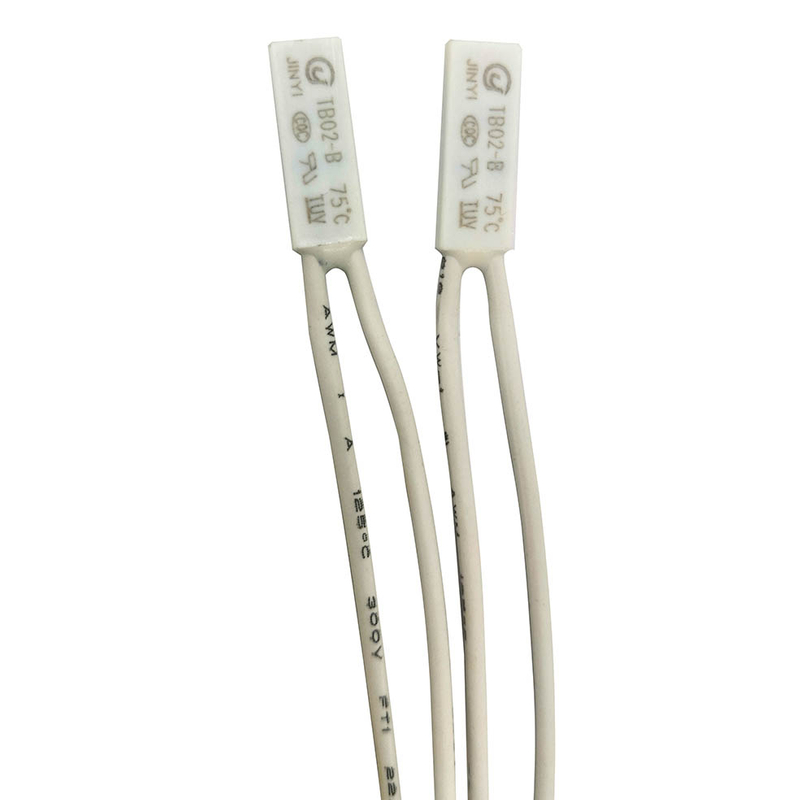

Interruptor de corte térmico bimetálico TB02-B

Interruptor térmico bimetálico TB02-B, protector térmico, Termostato bimetálico, protector térmico, protector térmico del motor, protector del motor, fusible térmico reajustable, interruptor bimetálico, protector térmico de iluminación, protector térmico para motor del ventilador, protector térmico bimetálico, protector de sobrecarga térmica, interruptor protector de sobrecarga térmica, interruptor de sobrecarga, interruptor de corte térmico, interruptor de corte térmico, interruptor térmico de protección del motor, corte térmico, fusible de corte térmico, interruptor de corte térmico, interruptor de corte térmico, interruptor de temperatura bimetálico, interruptor de termostato bimetálico

Protector térmico de acción rápida, tipo reinicio automático con UL. Cumple con TUV



Principio de trabajo:

El interruptor térmico bimetálico TB02-B es un dispositivo de respuesta automática de temperatura, para proteger contra sobrecargas o sobrecalentamiento en el aparato.

 Tipo cerrado normal: corte cuando la temperatura aumenta.

Tipo abierto normal: contactos cerrados (ON) al aumentar la temperatura

Solicitud:

Los protectores térmicos de la serie TB02-B se utilizan en  motores, lámparas fluorescentes, balastos, transformadores, placas de circuitos, paquetes de baterías, etc. para proteger contra sobrecargas y sobretemperaturas en la aplicación.

Características principales:

Acción rápida, cierre normal, reinicio automático.

 Clasificación de contacto: 3A/125VAC; 2A/250VCA; 3A/24 VCC; 4A/12VDC :
Dimensiones del interruptor térmico  12X5,4X2,4mm;  13,5X5,4X2,4mm;  15X5,4X2,4mm;

Temperatura abierta: 50 °C a 155 °C, en incremento de 5 °C

Tolerancia a la temperatura abierta: +/-5C

Cable: Estándar: Cable AWG#22 UL3326 PE, 70 mm de largo, se aceptan solicitudes especiales
Aprobación: Cumple con UL, TUV y Rohs



Tabla de temperatura de corte: (temperatura de reinicio como referencia)

Modelo	temperatura abierta	Restablecer temperatura	Modelo	temperatura abierta	Restablecer temperatura
TB02-B-50℃	50±5℃	≧35℃	TB02-B -105 ℃	105±5℃	70±15℃
TB02-B -55 ℃	55±5℃	42±6℃	TB02-B -110 ℃	110±5℃	75±15℃
TB02-B -60 ℃	60±5℃	45±8℃	TB02-B -115 ℃	115±5℃	75±15℃
TB02-B -65 ℃	65±5℃	48±10℃	TB02-B -120 ℃	120±5℃	80±15℃
TB02-B -70 ℃	70±5℃	50±12℃	TB02-B -125 ℃	125±5℃	85±15℃
TB02-B -75 ℃	75±5℃	50±15℃	TB02-B -130 ℃	130±5℃	90±15℃
TB02-B -80 ℃	80±5℃	55±15℃	TB02-B -135 ℃	135±5℃	90±15℃
TB02-B -85 ℃	85±5℃	55±15℃	TB02-B -140 ℃	140±5℃	95±15℃
TB02-B -90 ℃	90±5℃	60±15℃	TB02-B -145 ℃	145±5℃	95±15℃
TB02-B -95 ℃	95±5℃	65±15℃	TB02-B -150 ℃	150±5℃	100±15℃
TB02-B -100℃	100±5℃	70±15℃	TB02-B -155 ℃	155±5℃	105±15℃

Dimensión:

Tamaño del cuerpo del interruptor:  12X5,4X2,4mm;  13,5X5,4X2,4mm;  15X5,4X2,4mm;

Cable de 70 mm, se aceptan solicitudes especiales para el cable.

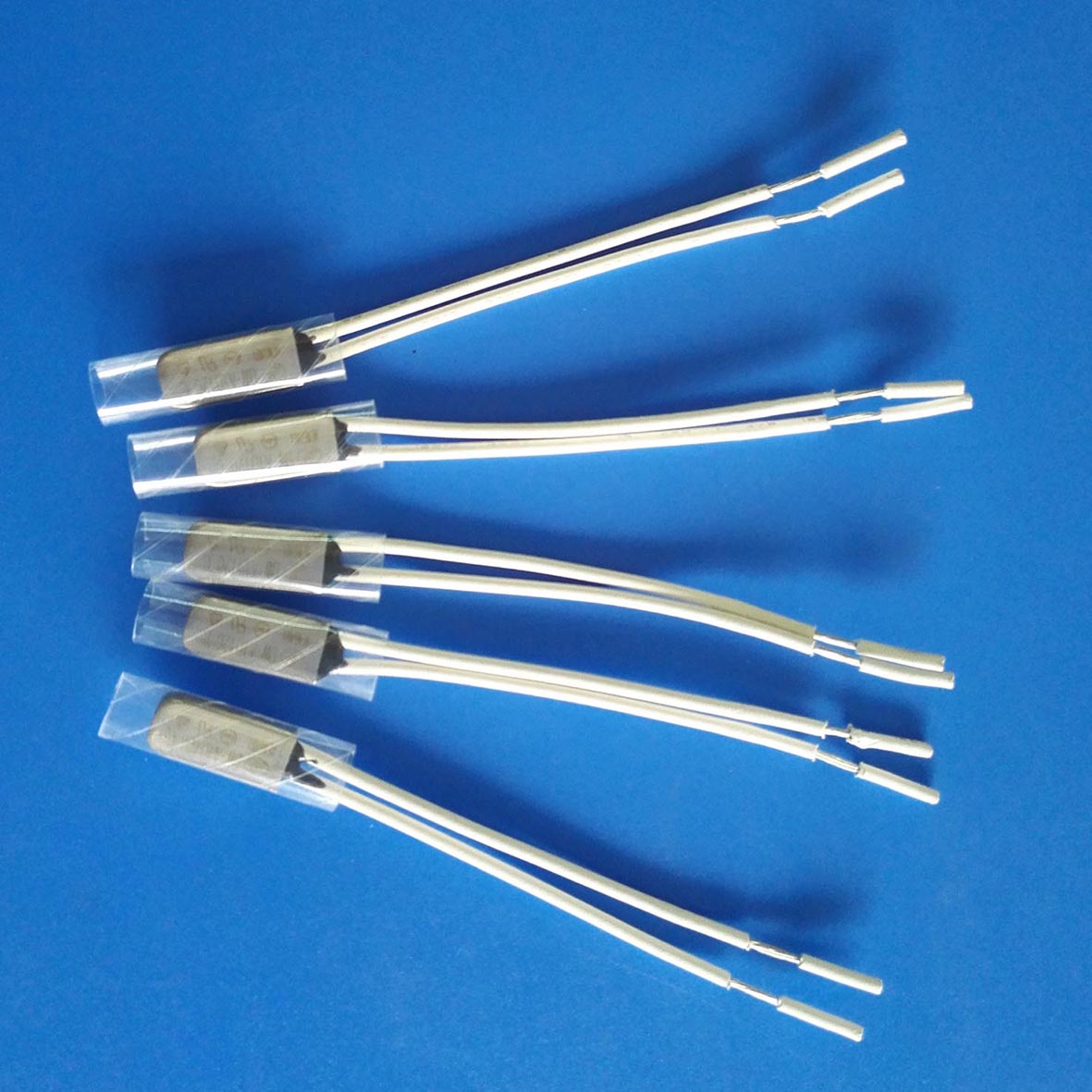

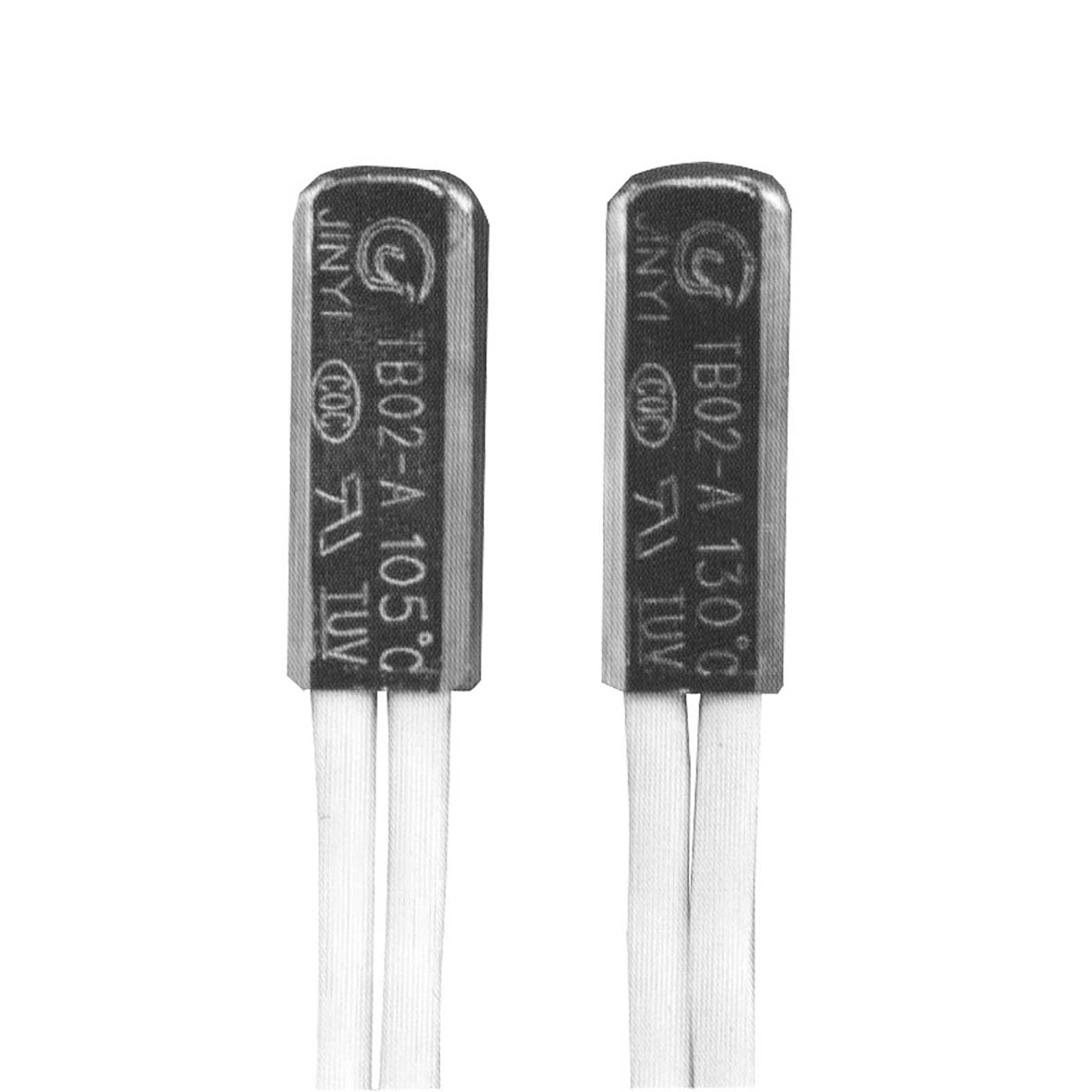

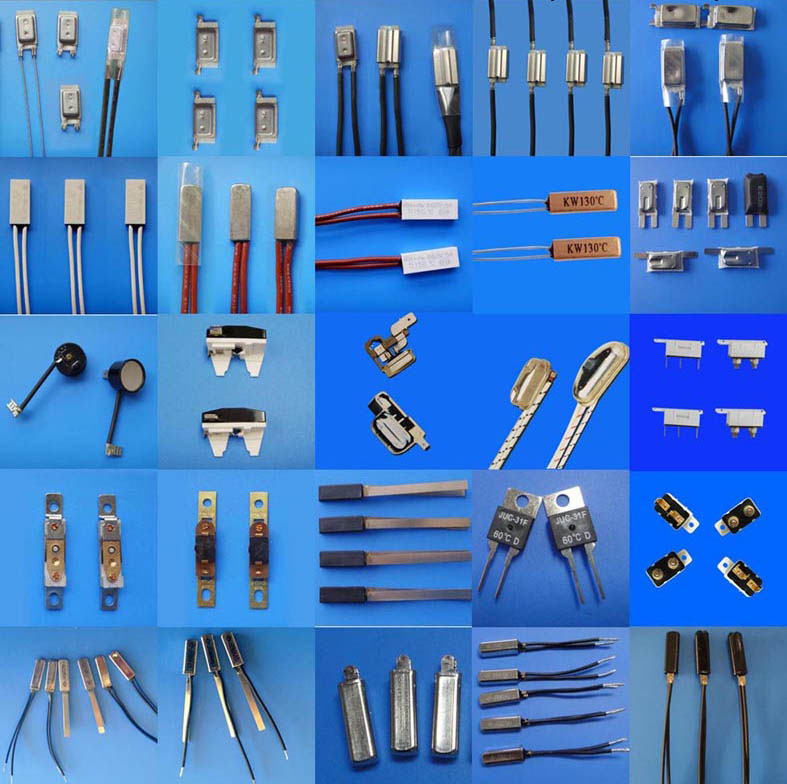

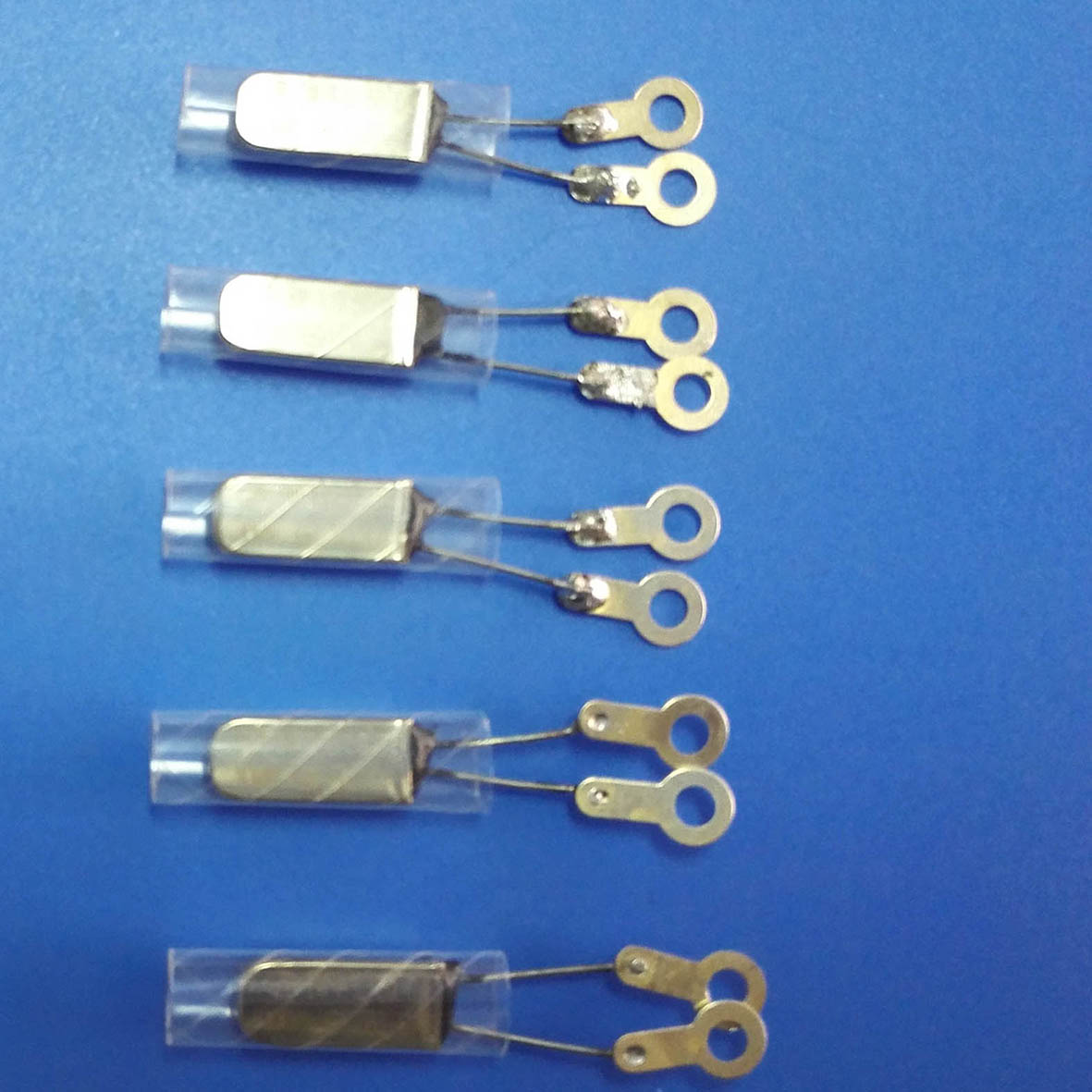

Otros modelos para su referencia











Condición de almacenamiento:

Durante el transporte y almacenamiento, los paquetes no pueden exponerse a la nieve o la lluvia y deben evitarse fuerzas fuertes en el exterior. Debe almacenarse en un almacén seco y ventilado.



Se aceptan solicitudes especiales de los clientes. Por favor contáctenos para más.
